TT vs TN – Care este diferența?
Publicat: 1 iulie 2026 • Timp de citire: 8 minute
Află diferențele dintre sistemele TT și TN, unde sunt utilizate și cum influențează protecția instalațiilor electrice.
Ce reprezintă sistemele TT și TN?
TT și TN sunt două dintre cele mai utilizate sisteme de legare la pământ în instalațiile electrice de joasă tensiune. Acestea definesc modul în care sunt conectate la pământ sursa de alimentare și părțile metalice accesibile ale instalației.
Alegerea sistemului influențează modul de protecție împotriva șocurilor electrice, utilizarea dispozitivelor diferențiale (RCD) și condițiile de deconectare automată în cazul unui defect.
Sistemele TT și TN diferă prin modul de legare la pământ și prin metoda de protecție împotriva șocurilor electrice.
Sistemul TT
În sistemul TT, punctul neutru al sursei de alimentare este legat la pământ, iar părțile metalice accesibile ale instalației sunt conectate la o priză de pământ proprie, independentă de cea a distribuitorului de energie.
Protecția împotriva șocurilor electrice se realizează, de regulă, cu ajutorul dispozitivelor diferențiale (RCD), deoarece curentul de defect poate fi insuficient pentru declanșarea rapidă a unui întreruptor automat.
- Priză de pământ proprie pentru instalație;
- Utilizare frecventă în zone rezidențiale și rurale;
- Necesită, în general, protecție diferențială (RCD).
Sistemul TN
În sistemul TN, punctul neutru al sursei de alimentare este legat la pământ, iar părțile metalice accesibile ale instalației sunt conectate la același sistem de împământare prin conductorul de protecție (PE) sau conductorul combinat PEN, în funcție de tipul rețelei.
În cazul unui defect de izolație, curentul de defect este suficient de mare pentru a determina declanșarea rapidă a întreruptorului automat sau a siguranței fuzibile, fără ca protecția diferențială să fie întotdeauna obligatorie pentru această funcție.
- Conductor de protecție comun cu sistemul distribuitorului;
- Curent de defect ridicat și deconectare rapidă;
- Utilizat frecvent în instalațiile moderne și în rețelele de distribuție.

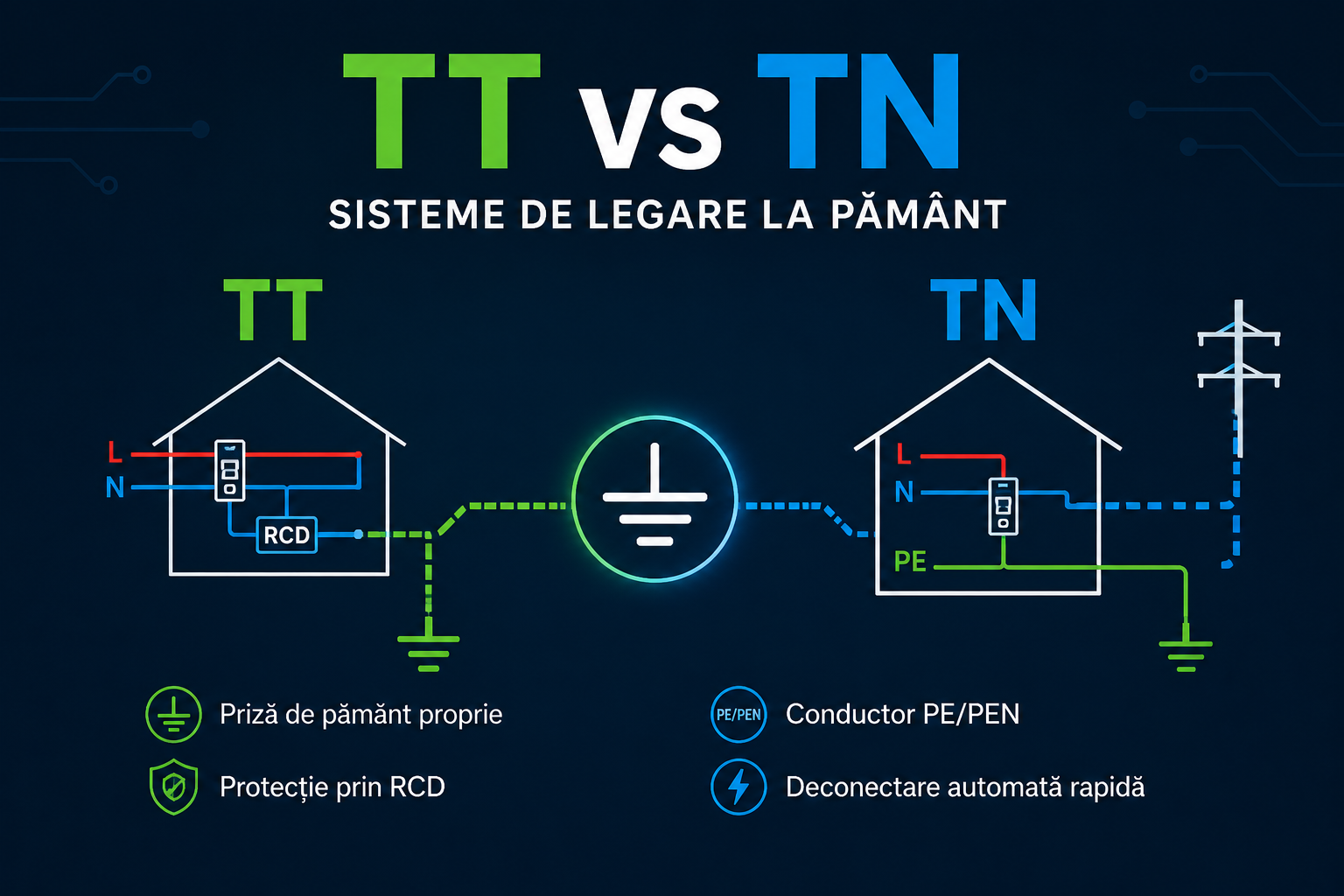

Comparație TT vs TN
| Caracteristică | TT | TN |
|---|---|---|
| Priză de pământ | Proprie instalației | Comună cu distribuitorul |
| Protecție principală | RCD | Întreruptor automat / siguranță |
| Curent de defect | Mai redus | Mai ridicat |
| Utilizare | Utilizat frecvent unde distribuitorul furnizează sistem TT | Utilizat frecvent unde distribuitorul furnizează sistem TN |
🛡️ TT → protecția se bazează în principal pe dispozitive diferențiale (RCD).
⚡ TN → protecția se bazează pe deconectarea automată rapidă a alimentării.
Avantaje și dezavantaje
Sistemul TT
- Protecție eficientă prin dispozitive diferențiale (RCD);
- Priză de pământ independentă de distribuitor;
- Necesită o priză de pământ cu rezistență corespunzătoare.
Sistemul TN
- Deconectare rapidă în cazul unui defect;
- Curent de defect suficient pentru acționarea protecțiilor la supracurent;
- Necesită continuitatea conductorului de protecție (PE sau PEN).
Greșeli frecvente
Confuzia dintre sistemele TT și TN poate conduce la alegerea unor măsuri de protecție necorespunzătoare. Fiecare sistem are cerințe specifice privind protecția împotriva șocurilor electrice și modul de legare la pământ.
- Confundarea conductorului PE cu priza de pământ;
- Considerarea că un RCD poate înlocui împământarea;
- Realizarea improvizațiilor între conductorul N și PE;
- Ignorarea continuității conductorului de protecție.
Concluzie
Sistemele TT și TN urmăresc același obiectiv: protecția persoanelor și a instalațiilor electrice împotriva defectelor. Diferența constă în modul de realizare a legării la pământ și în metoda prin care se asigură deconectarea automată a alimentării.
În practică, proiectarea și verificarea instalației electrice trebuie realizate în funcție de sistemul de alimentare existent, respectând prevederile standardelor și normativelor aplicabile.
Întrebări frecvente
Ce înseamnă sistemul TT?
Sistemul TT este un sistem de legare la pământ în care instalația utilizatorului are propria priză de pământ, independentă de cea a distribuitorului de energie.
Ce înseamnă sistemul TN?
Sistemul TN este un sistem în care conductorul de protecție este conectat la punctul neutru legat la pământ al sursei de alimentare.
Este obligatoriu RCD în sistemul TT?
În majoritatea cazurilor, da. Protecția diferențială reprezintă măsura principală de protecție împotriva șocurilor electrice în sistemele TT.
Care sistem este utilizat în locuințe?
Depinde de rețeaua distribuitorului de energie și de proiectul instalației electrice. Pot exista atât instalații TT, cât și TN.
Care este diferența dintre TN-C și TN-S?
În TN-C conductorul de protecție și neutru sunt combinați într-un conductor PEN, iar în TN-S sunt separați în conductori PE și N.
Pot transforma o instalație TT în TN?
Nu. Sistemul de alimentare este stabilit de distribuitorul de energie și orice modificare trebuie realizată numai pe baza unui proiect tehnic.
