SPD Tip 1, Tip 2 și Tip 3 – Ghid complet
Publicat: 4 iulie 2026 • Timp de citire: 7 minute
Află diferențele dintre SPD Tip 1, Tip 2 și Tip 3, când se utilizează fiecare și cum alegi corect protecția la supratensiuni pentru instalația electrică.
Ce este un SPD?
SPD (Surge Protective Device) este un dispozitiv destinat limitării supratensiunilor tranzitorii și protejării instalațiilor electrice și a echipamentelor împotriva efectelor descărcărilor atmosferice și ale supratensiunilor de comutație.
În funcție de nivelul de protecție necesar și de locul de montaj, dispozitivele SPD sunt împărțite în trei categorii: Tip 1, Tip 2 și Tip 3.
SPD-urile protejează instalațiile electrice împotriva supratensiunilor produse de trăsnet și de comutațiile din rețea.
SPD Tip 1
SPD Tip 1 este destinat descărcării curenților de trăsnet și se montează la intrarea instalației electrice, în special în clădirile prevăzute cu instalație de protecție împotriva trăsnetului (LPS).
- Protejează împotriva curenților de trăsnet;
- Se montează în tabloul principal;
- Are cea mai mare capacitate de descărcare.
SPD Tip 2
SPD Tip 2 reprezintă protecția principală împotriva supratensiunilor tranzitorii și este cel mai utilizat în instalațiile electrice rezidențiale și comerciale.
- Protecție împotriva supratensiunilor de comutație;
- Se montează în tabloul principal sau secundar;
- Protejează circuitele instalației.
SPD Tip 3
SPD Tip 3 oferă protecție fină echipamentelor electronice sensibile și se montează cât mai aproape de consumator.
- Protejează echipamente electronice;
- Se montează lângă consumator;
- Completează protecția oferită de Tip 2.

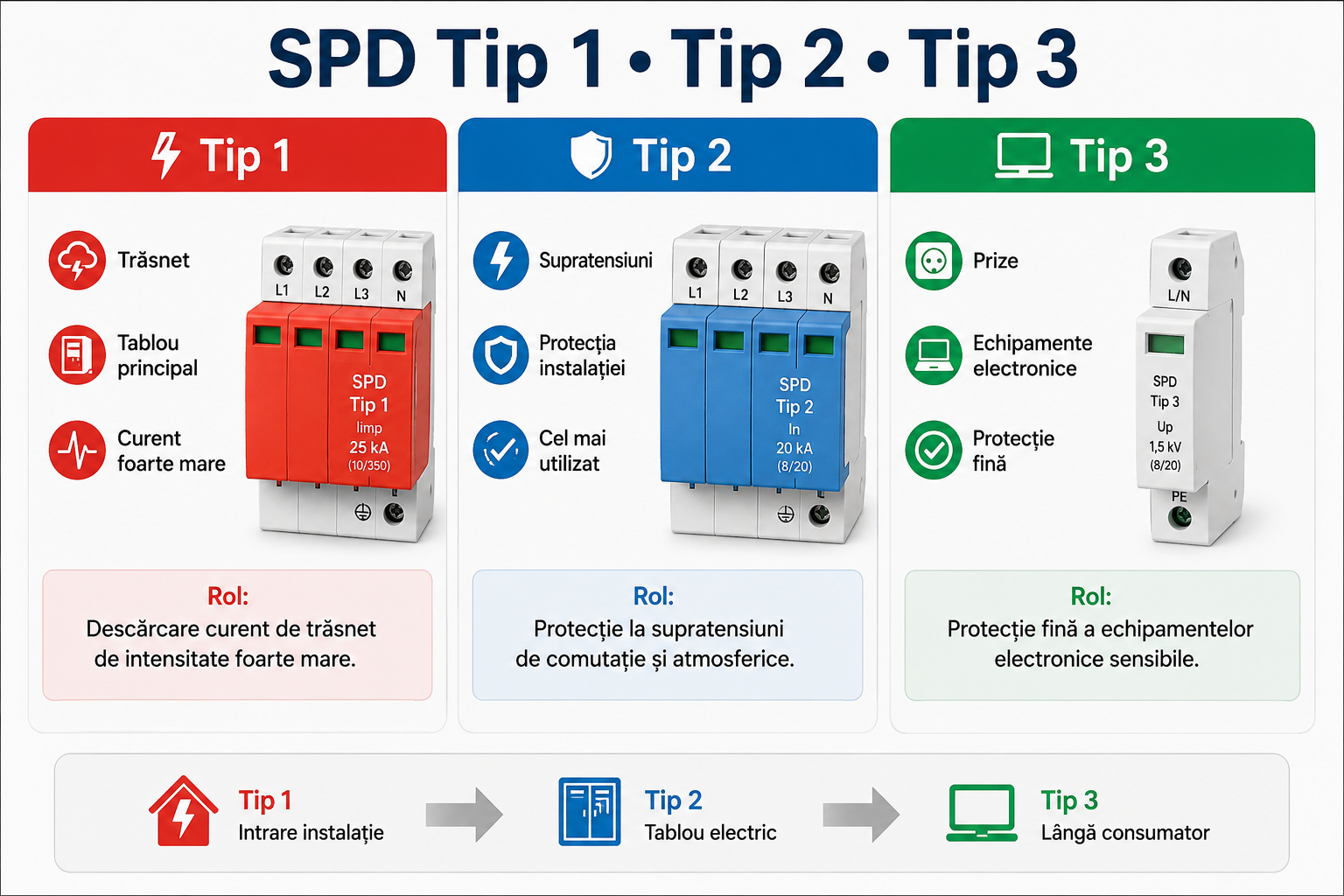

Comparație Tip 1 vs Tip 2 vs Tip 3
| Caracteristică | Tip 1 | Tip 2 | Tip 3 |
|---|---|---|---|
| Protecție | Curent de trăsnet | Supratensiuni | Protecție fină |
| Loc montaj | Tablou principal | Tablou principal/secundar | Lângă echipament |
| Capacitate descărcare | Foarte mare | Mare | Redusă |
| Utilizare | Clădiri cu LPS | Majoritatea instalațiilor | Echipamente sensibile |
⚡ Tip 1 → descarcă curentul de trăsnet.
🛡️ Tip 2 → protecția principală a instalației.
💻 Tip 3 → protecția echipamentelor electronice.
Cum aleg corect?
Alegerea SPD depinde de existența instalației de protecție împotriva trăsnetului, de categoria clădirii și de sensibilitatea echipamentelor conectate. În multe instalații moderne, protecția optimă este obținută prin coordonarea mai multor tipuri de SPD.
Greșeli frecvente
Montarea unui SPD fără a ține cont de tipul instalației sau de coordonarea dintre dispozitive poate reduce semnificativ eficiența protecției împotriva supratensiunilor.
- Montarea doar a unui SPD Tip 3;
- Utilizarea unui SPD Tip 2 în locul unui Tip 1 atunci când este necesar;
- Conductorul PE prea lung între SPD și bara de împământare;
- Lipsa coordonării dintre Tip 1, Tip 2 și Tip 3;
- Neverificarea sistemului de legare la pământ (TT sau TN).
Concluzie
SPD-urile Tip 1, Tip 2 și Tip 3 au roluri diferite și se completează reciproc pentru a asigura protecția instalațiilor electrice și a echipamentelor sensibile împotriva supratensiunilor tranzitorii.
Alegerea și coordonarea corectă a acestor dispozitive trebuie realizată în funcție de configurația instalației, existența unui sistem de protecție împotriva trăsnetului și recomandările standardelor aplicabile.
Întrebări frecvente
Ce este un SPD?
SPD (Surge Protective Device) este un dispozitiv care limitează supratensiunile tranzitorii și protejează instalațiile electrice și echipamentele.
Când este necesar un SPD Tip 1?
SPD Tip 1 este utilizat în special în clădirile prevăzute cu instalație de protecție împotriva trăsnetului sau acolo unde există risc de descărcări atmosferice directe.
Este suficient doar un SPD Tip 2?
În multe instalații rezidențiale, da. Totuși, în funcție de nivelul de risc și de cerințele proiectului, poate fi necesară coordonarea cu Tip 1 și Tip 3.
Unde se montează SPD Tip 3?
SPD Tip 3 se montează cât mai aproape de echipamentele electronice sensibile pentru protecție suplimentară.
Protejează SPD împotriva tuturor efectelor trăsnetului?
Nu. SPD limitează supratensiunile, însă nu înlocuiește instalația de protecție împotriva trăsnetului (LPS), atunci când aceasta este necesară.
Pot monta singur un SPD?
Montajul trebuie realizat conform instrucțiunilor producătorului și normativelor aplicabile, de preferat de personal calificat.
